產品介紹

   HGGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶，在交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。

　　HGGD型交流低壓配電柜是根據能源部主管部門、廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則而設計的新型低壓配電柜。新產品具有分?jǐn)嗄芰?qiáng)，動熱穩定性好，結構新穎、合理，電路方案切合實際，系列性、適用性強，防護等級高等特點。可作為更新?lián)Q代產品適用。

結構簡介

　　（1）HGGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量，通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。

　　（2）HGGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

　　（3）HGGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新。

　　（4）柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的拆邊處均嵌有一根山型塑條，關門時與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

　　（5）裝有電器元件的儀表門用多股軟銅線與構架相連，整柜構成完整的妝地保護電路。

　　（6）柜體的頂蓋有需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

　　（7）柜體的防護等級為IP30，用戶也可根據使用環境要求在IP20-IP40之間的選擇。

HGGD產品特點

　　裝置的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本柜架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件，組裝成一臺完整的裝置，裝置內零部件尺寸、隔室尺寸實行模數化（模數單位E=25mm）。

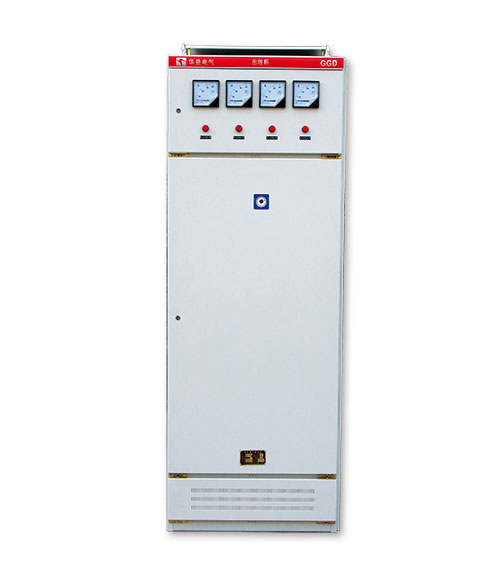

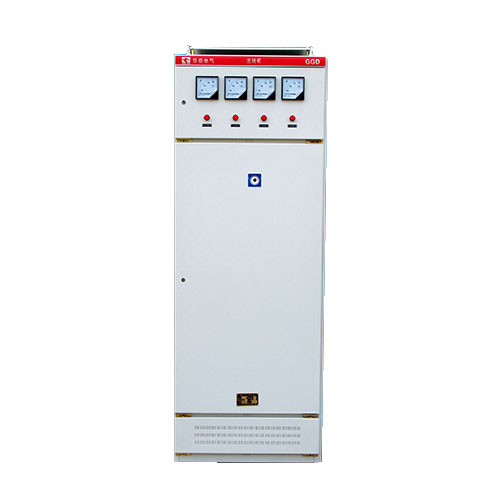

產品展示

合作伙伴

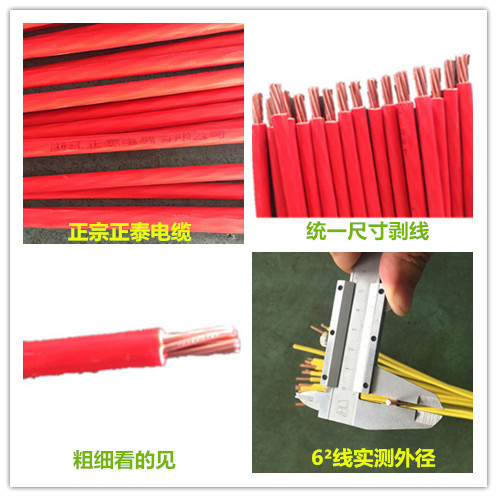

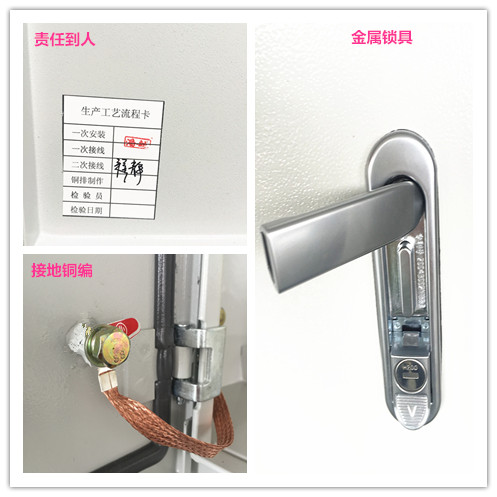

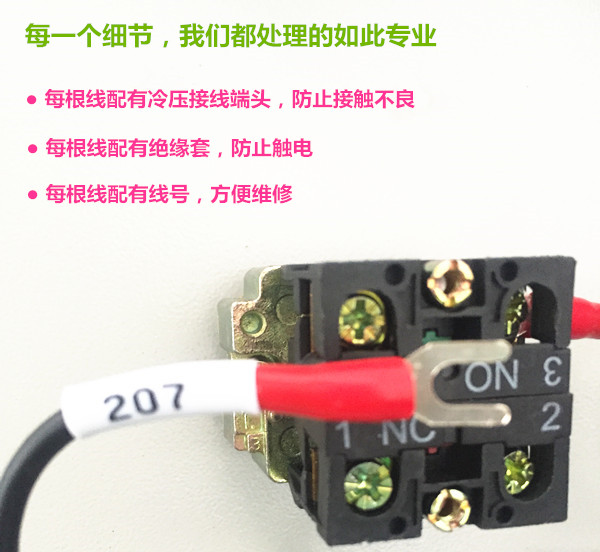

細節展示

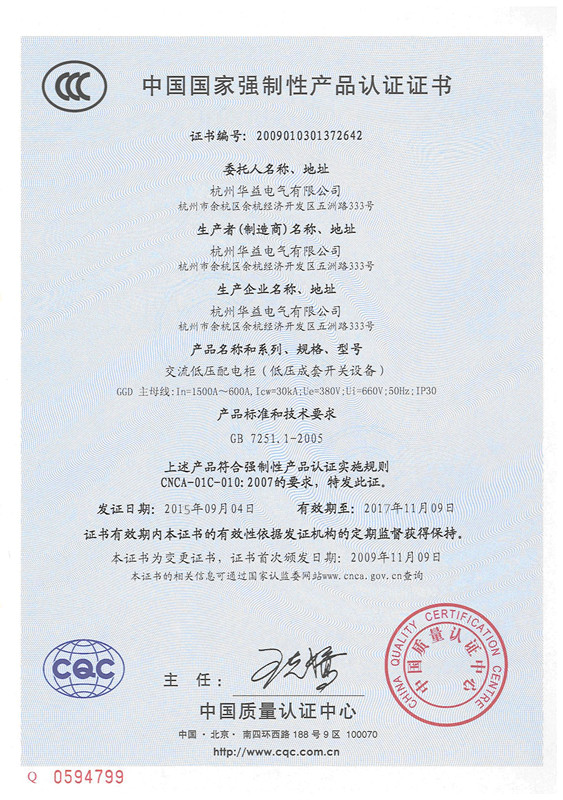

CCC證書
